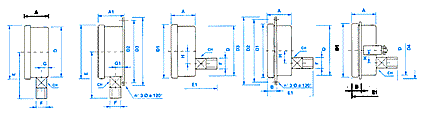

DIMENSIONI
(mm) e PESI (Kg)
DIMENSIONS (mm) and WEIGHTS(Kg) |
|
|
| DN |
D |
D1 |
D2 |
D3 |
D4 |
Ø |
A |
A1 |
B |
CH |
E |
E1 |
F |
G |
G1 |
H |
Foratura
pannello
ØPanel drilling
|
Peso
Weight |
| 100 |
101 |
114 |
116 |
132 |
115 |
5 |
54 |
58 |
25 |
22 |
86 |
89 |
1/2" |
18 |
22 |
32 |
105 |
0,8 |
150
0/60÷0/400
M bar
0/0,6÷0/1000
bar |
158
149 |
162
162 |
178
178 |
195
195 |
162
162 |
6
6 |
85
54 |
89
58 |
25
25 |
22
22 |
111
110 |
121
89 |
1/2"
1/2" |
12
18 |
17
22 |
50
50 |
162
153 |
1,5
1,2 |
| 200 |
189 |
208 |
216 |
237 |
- |
6 |
55 |
63 |
25 |
22 |
135 |
95 |
1/2" |
16 |
23 |
50 |
194 |
1,5 |
| 250 |
239 |
258 |
270 |
290 |
- |
6 |
55 |
63 |
25 |
22 |
160 |
95 |
1/2" |
16 |
23 |
50 |
245 |
1,8 |
SPECIFICHE TECNICHE
pressione di esercizio
Costante: fondo scala.
Variabile: 90% fondo
scala.
temperatura di
esercizio
Ambiente: 10 ÷
30 °C
Fluido di processo:
max 60 °C
sovrapressione
Fino a 60 bar 25%
V.F.S
Da 100 bar: 15% V.F.S.
deriva termica:
max ± 0,05%
dell' ampiezza di
campo ogni 10 °C
di scostamento dalla
temperatura di riferimento
di 20 °C
grado di protezione:
IP55
|
THECNICAL
CHARACTERISTICS
operating pressure
Constant: full scale.
Changeable: 90%
full scale.
operating temperature
Ambient: 10 ÷
30 °C
Process fluid: max
60 °C
overpressure:
Up to 60 bar: 25%
F.S. V.
From 100 bar: 15%
F.S. V.
thermal drift:
max ± 0.05%
of span every 10
°C of deviation
from the reference
temperature of 20
°C.
degree of protection:
IP55
|
OPZIONI E ACCESSORI
scale particolari:
Singole -Doppie
Quadrupla: 0/20 psi
- 0/1,4 bar - 0/100%
lin. - 0/10 quadratica
classe di precisione
0,6
riempimento di
liquido (CLASSE
0,6) presa di pressione
a flangia
Ø 40 mm con
morsetto di bloccaggio
(max 60 bar)
astuccio di
custodia
certificato di
taratura SIT
(Servizio di taratura
in Italia)
|
OPTION AND
ACCESSORIES
special scales
Single -Double
Quadruple: 0/20 psi
- 0/1,4 bar - 0/100%
lin. - 0/10 quadratic
class of precision
0,6
liquid filling
(CLASS OF PRECISION
0,6)
flange pressure
connection
Ø 40 mm with
clamping lugs (max
60 bar) case
calibration certificate
issued by SIT
(Calibration service
in Italy) |
|
|
|
|
|
|
|
|
|
|
