MANOMETRO/
MICROMANOMETRO |
|
|
 |
|

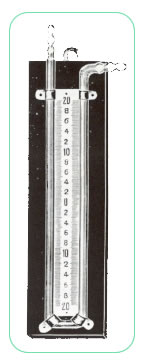

MANOMETRO DI VETRO
A "U"
Questo strumento
consiste essenzialmente
di un tubo di vetro
calibrato, curvato
a "U",
montato su tavola
di legno verniciata
o plancia metallica
, con scala millimetrata,
spostabile per l'azzeramento.
(Esecuzione su tavola
di legno per scale
sino a 1000 mm.) |
GLASS U-TUBE DIFFERENTIAL
MANOMETER
This instrument consist
essentially of a calibrated
glass tube, accurately
bent to an "U",
shape, mounted on
a lacquered wooden
board onr a metallic
panel, with a millimetre
scale, movable for
the zero adjustment.
(Execution on a wooden
board for scales up
to 1000 mm.) |
 |
 |
 |
|
mm
100
200
300
400
500
600 |
mm
700
800
1000
1500
2000
2500
|
|
|
 |
|
 |
|
|
|
|
|

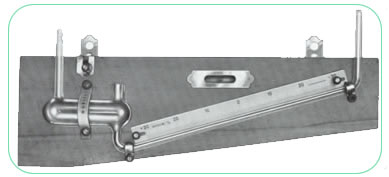

MICROMANOMETRO
O DEPRIMOMETRO A TUBO
INCLINATO
Manometro differenziale
il cui ramo di misura è
disposto secondo un angolo
stabilito rispetto alla
verticale. Questo accorgimento
fa si che la colonna idrostatica
equivalente alla pressione
misurata, venga distribuita
su una scala di lunghezza
moltiplicata per un fattore
di amplificazione dovuto
all'angolo di inclinazione.
La precisione di misura
risulta pertanto incrementata
in proporzione. Questi strumenti
vengono costruiti in vetro
PYREX e montati su tavola
di legno o plancia metallica. |
INCLINED-TUBE LOW
PRESSURE MANOMETER
Pratically on U-tube
differential manometer,
this instrument has one
limb not vertical but
inclined at an angle with
respect to the vertical
elevation. Such a feature
spreads the gauge column
over a scale lenght wich
is equal to vertical elevation
times a magnifying factor
depending upon inclination
angle. Therefore, the
reading accuracy is proportionally
increased. These instruments
are made of PIREX glass
and mounted on a wooden
board or a metallic panel. |
|
|
|
|
mm
H 0
0...10
0...20
0...30
|
div.
1/10
div. 1/2
div. 1/2
|
|
mm
H 0
0...50
0...100
-10 +10 |
div. 1/5
div. 1/2
div. 1/5 |
|
mm
H 0
-20 +20
-30 +30
-50 +50 |
div. 1/2
div. 1/1
div. 1/1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
